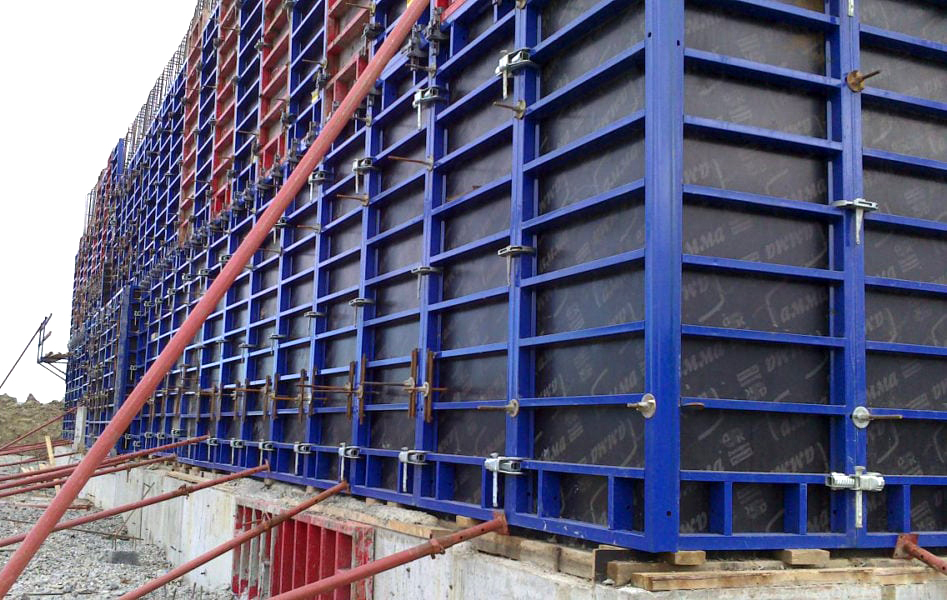

Крупнощитовая опалубка
Стеновая опалубка «ПрофМастер» подходит для возведения стен, колонн, фундаментов и многих других вертикальных или наклонных конструкций. Щиты предназначены для формирования поверхности бетонируемых конструкций.
Различают 6 типов щитов:
- щиты линейные,
- щиты угловые внутренние,
- щиты угловые наружные,
- щиты угловые шарнирные,
- щиты универсальные,
- распалубочные углы.
Щит опалубки состоит из металлического каркаса (алюминиевого или стального) и палубы (ламинированная фанера).
Металлический каркас выполнен из двух типов профиля:
1. Основной профиль, образующий раму каркаса (внешний контур). В профиле предусмотрены отверстия для стяжных болтов диаметром 22 мм, усиленные металлическими втулками, а также углубление для фиксации замков.
Толщина профиля : 2,5 мм
Высота профиля: 120 мм
Ширина профиля: 61 мм
Варианты геометрические параметров опалубочного профиля: 120х60х2,5мм, 120х60х3,0мм
2. Ребра жесткости толщиной 40 мм. В ребрах каркаса предусмотрены отверстия диаметром 18 мм для установки подкосов и навески кронштейнов подмостей.
Торец палубы защищен от механических повреждений и расслоения от влаги с помощью выступающаей грани основного профиля, а также заделки торца герметиком.
Особенности оборудования
Крупнощитовая опалубка – это созданная специально для упрощения и ускорения процесса строительства оснастка, делающая процесс возведения многоэтажных монолитных конструкций простым и доступным. Сборная форма из вертикальных стоек, усиленных горизонтальными и диагональными связями позволяет в один проход построить целые помещения. Шаг между ребрами жесткости определяется проектными расчетами и зависит от габаритов отливаемой бетонной конструкции.
- стальную,
- алюминиевую,
- деревянную
- и пластиковую системы.
Грамотно спроектированная крупнощитовая опалубка способна выдержать значительную деформирующую нагрузку тяжелой бетонной смеси. Это делает ее актуальной в различных строительных отраслях. Данная оснастка позволяет собрать длинные, высокие и широкие конструкции.
Щит угловой внутренний
Предназначен для заливки прямых углов. Устанавливается с внутренней стороны бетонируемой конструкции.
Щит угловой наружный
Предназначен для формирования прямого наружного угла конструкции опалубки. Устанавливается с внешней стороны бетонируемой конструкции.
Щит шарнирный
Предназначен для формирования непрямых углов конструкции опалубки. Устанавливается с внутренней и/или внешней стороны бетонируемой конструкции.
Угловой элемент внешний
Предназначен для формирования прямого наружного угла конструкции опалубки с использованием линейных щитов. Устанавливается с внешней стороны бетонируемой конструкции.
Шпилька (стяжка, болт стяжной, винт стяжной)
Предназначена для восприятия давления бетонной смеси. Максимальное растягивающее усилие 90 кН. Соответствует стандарту DIN 18216.
Шкворень
Предназначен для восприятия давления бетонной смеси при сборке опалубки колонн или элементов стен с использованием универсальных щитов.
Гайка для шпильки (стяжного болта)
Предназначена для фиксации шпилек (стяжных болтов) или шкворней при монтаже опалубки.
Шайба для гайки
Предназначена для использования вместе с гайкой. Увеличивает площадь опоры гайки на профиль щита. Предохраняет щиты опалубки от повреждения гайкой.
Замок клиновой
Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Конструкция замка не разборная (исключает потерю деталей).
Замок удлиненный
Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Позволяет формировать внешний угол конструкции опалубки без использования угловых элементов (соединение линейных щитов под прямым углом). Возможно изготовление замка для соединения щитов с разной глубиной основного профиля (120 и 140 мм).
Кронштейн подмостей
Предназначен для обеспечения безопасности рабочих при проведении монолитных работ. Возможна установка отдельными площадками и/или по всей протяженности опалубки.
Подкос 2-уровневый телескопический
Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины. Крепится к щиту в двух местах и к бетонному основанию.
Подкос 1-уровневый телескопический
Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины и усиления верхнего ряда щитов (при установке щитов на высоту более 3 м). Крепится к щиту в двух местах и к бетонному основанию.
Балка выравнивающая
Предназначена для усиления конструкции опалубки в местах стыков щитов. Рекомендуется применять в следующих случаях:
- в местах установки вставки между щитами;
- в узлах установки шарнирных щитов;
- при сжатых сроках строительства и необходимости увеличения скорости заливки;
- другие случаи, где требуется усиление конструкции опалубки.
Крепится к щитам с помощью гайки.
Балка выравнивающая угловая
Предназначена для усиления конструкции опалубки внутренних или наружных прямых углов. Рекомендуется применять в местах установки вставки между щитами и/или при необходимости усиления конструкции опалубки. Крепится к щитам с помощью гайки.
Захват монтажный
Предназначен для переноса отдельных щитов или сборных панелей с одной захватки на другую с помощью крана. Для переноса панелей требуется 2 монтажных захвата. Существенно экономит время на демонтаже опалубки (требуется только снять стяжные болты и обеспечить легкое отсоединение палубы от бетона).
