Крупнощитовая опалубка стен

от 550 руб/мес

Технические характеристики щитов

Высота щитов	1,5 м - 2,7 м
Ширина щитов	от 0,3 м до 1,2 м (изменяются шагом 15 см)
Прогиб щита	1/400
Оборачиваемость палубы	80 циклов (40 циклов с одной стороны)
Оборачиваемость стальных рам	до 500 циклов
Средний вес	1 кв.м - 52 кг

Выгодная и оперативная доставка

Опалубка соответствует ГОСТу

Кратчайшие сроки выполнения заказа

Собственное производство

Особенности

Крупные щиты позволяют формировать конструкции необходимых форм и размеров с применением специальной техники, т.к. 1 м.кв. щита может весить более 50 кг. Аренда крупнощитовой опалубки - удобное решение для монолитного строительства при оптимальных затратах.

Быстрый расчет стоимости

Длина стены, м

Высота стены, м

Итог

руб.

Площадь

м²

В месяц

руб.

Расчет является приблизительным

Наименование

Цена, месяц

Срок

Залог

Комплект стеновой опалубки, щиты 3,0-3,3 м

от 550 руб/м²

от 15 дней

550 руб/м²

Комплект стеновой опалубки, щиты 1,2-1,5 м

от 600 руб/м²

от 15 дней

600 руб/м²

Опалубка колонн на щитах 1,5 м, 3 м, 3,3 м

от 7500 руб/комплект

от 15 дней

7500 руб/комплект

Комплект стеновой опалубки, щиты 3,0-3,3 м

Цена, месяц

от 550 руб/м²

Срок

от 15 дней

Залог

550 руб/м²

Комплект стеновой опалубки, щиты 1,2-1,5 м

Цена, месяц

от 600 руб/м²

Срок

от 15 дней

Залог

600 руб/м²

Опалубка колонн на щитах 1,5 м, 3 м, 3,3 м

Цена, месяц

от 7500 руб/комплект

Срок

от 1 мес

Залог

7500 руб/комплект

Стеновая опалубка подходит для возведения стен, колонн, фундаментов и многих других вертикальных или наклонных конструкций.

Щиты предназначены для формирования поверхности бетонируемых конструкций. Различают 6 типов щитов:

щиты линейные,
щиты угловые внутренние,
щиты угловые наружные,
щиты угловые шарнирные,
щиты универсальные,
распалубочные углы.

Элементы опалубки

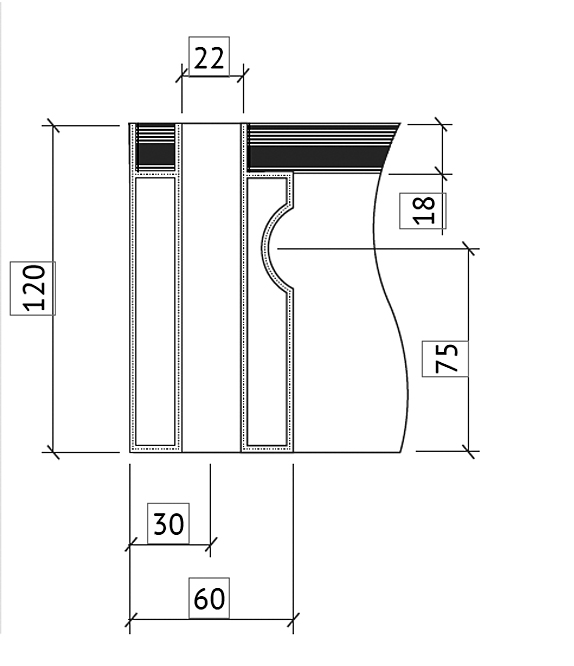

Профиль стальной опалубки

Щит опалубки состоит из металлического каркаса (алюминиевого или стального) и палубы (ламинированная фанера). Металлический каркас выполнен из двух типов профиля – основного и ребер жесткости.

Толщина элементов, мм

Диаметр отверстий, мм

Основной профиль – 60

Основной профиль – 22

Ребра жесткости - 40

Ребра жесткости - 18

- Основной профиль образует раму каркаса (внешний контур). В профиле предусмотрены отверстия для стяжных болтов диаметром 22 мм, усиленные металлическими втулками, а также углубление для фиксации замков

- В ребрах каркаса предусмотрены отверстия диаметром 18 мм для установки подкосов и навески кронштейнов подмостей

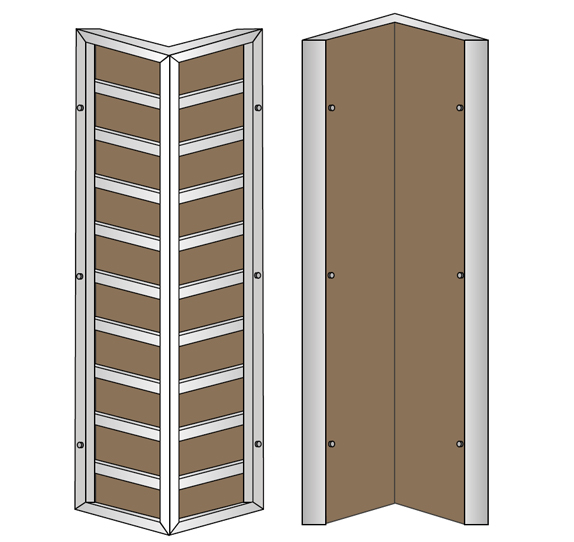

Щит угловой внутренний

Предназначен для заливки прямых углов. Устанавливается с внутренней стороны бетонируемой конструкции.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,5*0,5

133,5

3,3

0,3*0,3

93,0

3,0

0,5*0,5

122,0

3,0

0,3*0,3

84,9

1,5

0,5*0,5

64,7

1,5

0,3*0,3

44,2

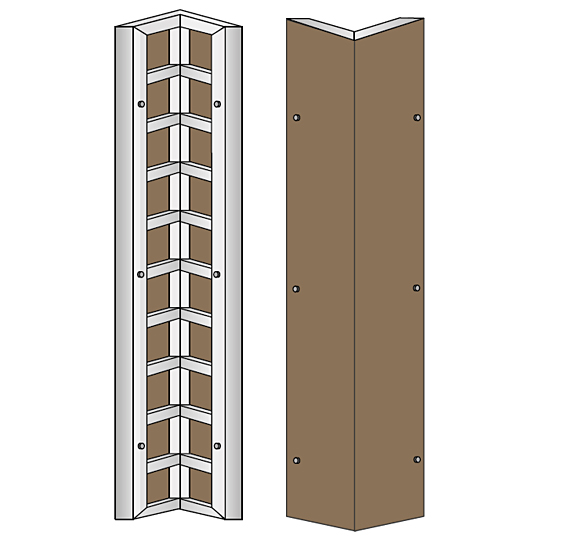

Щит угловой наружный

Предназначен для формирования прямого наружного угла конструкции опалубки. Устанавливается с внешней стороны бетонируемой конструкции.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,6*0,6

167,5

3,3

0,5*0,5

147,3

3,0

0,6*0,6

153,4

3,0

0,5*0,5

134,8

1,5

0,6*0,6

82,5

1,5

0,5*0,5

72,2

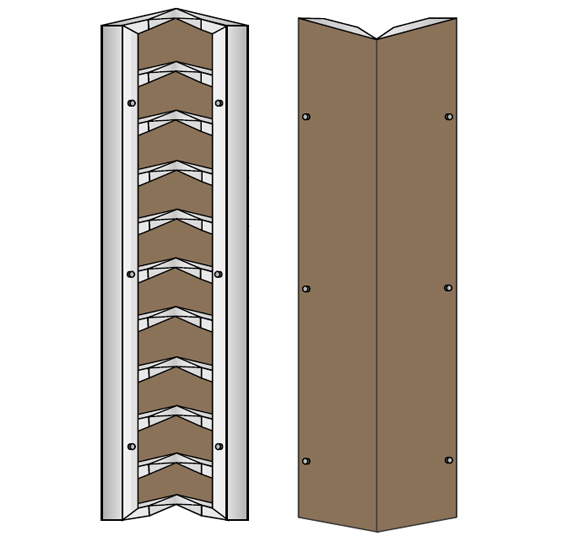

Щит шарнирный

Предназначен для формирования непрямых углов конструкции опалубки. Устанавливается с внутренней и/или внешней стороны бетонируемой конструкции.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,5*0,5

127,1

3,3

0,3*0,3

88,6

3,0

0,5*0,5

116,2

3,0

0,3*0,3

80,8

1,5

0,5*0,5

61,6

1,5

0,3*0,3

42,1

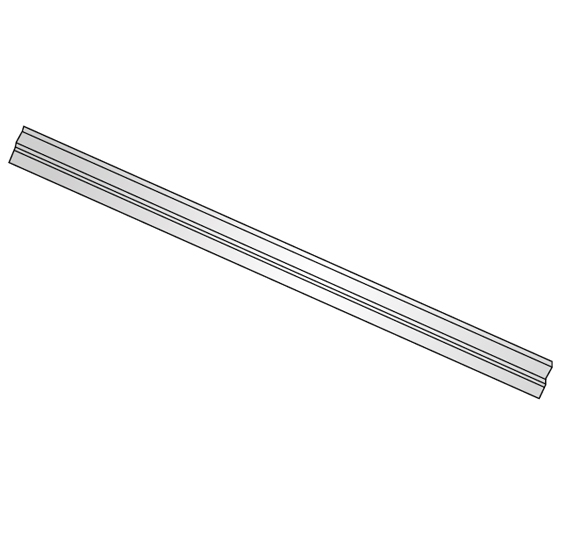

Угловой элемент внешний

Предназначен для формирования прямого наружного угла конструкции опалубки с использованием линейных щитов. Устанавливается с внешней стороны бетонируемой конструкции.

Высота, м

Вес, кг

3,3

29,7

3,0

27,0

1,5

13,5

Комплектующие крупнощитовой опалубки

Болт стяжной

Предназначен для восприятия давления бетонной смеси. Максимальное растягивающее усилие 90 кН. Соответствует стандарту DIN 18216.

Длина, м

Вес, кг

0,8

1,0

1,2

Шкворень

Предназначен для восприятия давления бетонной смеси при сборке опалубки колонн или элементов стен с использованием универсальных щитов.

Длина, м

Вес, кг

0,2

1,6

Гайка для шпильки (стяжного болта)

Предназначена для фиксации шпилек (стяжных болтов) или шкворней при монтаже опалубки.

Диаметр, мм

Вес, кг

100,0

0,6

Шайба для гайки

Предназначена для использования вместе с гайкой. Увеличивает площадь опоры гайки на профиль щита. Предохраняет щиты опалубки от повреждения гайкой.

Длина стороны, мм

Вес, кг

100,0

0,38

Замок клиновой

Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Конструкция замка не разборная (исключает потерю деталей).

Размер вставки, мм

Вес, кг

нет

0,38

Замок реечный

Позволяет соединять щиты между собой и одновременно выравнивать их, в том числе и с использованием доборной вставки.

Размер вставки, мм

Вес, кг

100,0

4,2

Замок удлиненный

Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Позволяет формировать внешний угол конструкции опалубки без использования угловых элементов (соединение линейных щитов под прямым углом). Возможно изготовление замка для соединения щитов с разной глубиной основного профиля (120 и 140 мм).

Размер вставки, мм

Вес, кг

0–250,0

5,1

Кронштейн подмостей

Предназначен для обеспечения безопасности рабочих при проведении монолитных работ. Возможна установка отдельными площадками и/или по всей протяженности опалубки.

Макс. шаг, м

Вес, кг

2,4

17,1

Подкос 2-уровневый телескопический

Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины. Крепится к щиту в двух местах и к бетонному основанию.

Макс. шаг, м

Вес, кг

3,0

23,4

Подкос 1-уровневый телескопический

Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины и усиления верхнего ряда щитов (при установке щитов на высоту более 3 м). Крепится к щиту в двух местах и к бетонному основанию.

Макс. длина, м

Вес, кг

2,4

17,1

Балка выравнивающая

Предназначена для усиления конструкции опалубки в местах стыков щитов. Рекомендуется применять в следующих случаях:

в местах установки вставки между щитами;
в узлах установки шарнирных щитов;
при сжатых сроках строительства и необходимости увеличения скорости заливки;
другие случаи, где требуется усиление конструкции опалубки.

Крепится к щитам с помощью гайки.

Длина, м

Вес, кг/п.м.

0,8–6,0

6,5

Захват монтажный

Предназначен для переноса отдельных щитов или сборных панелей с одной захватки на другую с помощью крана. Для переноса панелей требуется 2 монтажных захвата. Существенно экономит время на демонтаже опалубки (требуется только снять стяжные болты и обеспечить легкое отсоединение палубы от бетона).

Грузоподъемность, кг

Вес, кг

1 250,0

5,5

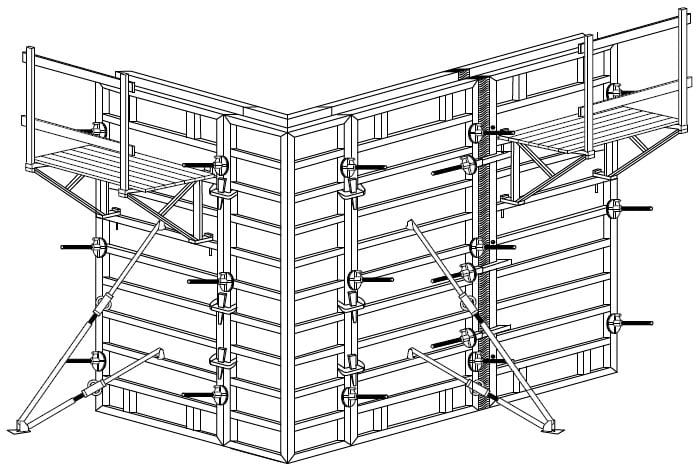

Составляющие крупнощитовой опалубки:

щит
винт
гайка
замки/зажимы
подкосы
подмости
крановые захваты
планка.

Технические характеристики щитов

Соответствие требованиям ТУ

Класс опалубки

Соответствие ГОСТу

Максимальная расчётная статическая нагрузка от давления бетонной смеси

ТУ 5225-0432-00244676-07

1 класс

ГОСТ 52085-2003г.

78,4 кН/м.кв

Рекомендуемое количество винтов на 3-х метровые щиты составляет 3 единицы в комплекте с гайками.

Рекомендуется ставить 3 замка по высоте. При этом следует помнить - основную нагрузку принимает на себя винт. Именно крепление винта обеспечивает жесткость конструкции в момент погружения в неё бетонной смеси.

Количество составляемых в “карту” щитов равняется 3-5 шт. Такой расчет позволит Арендатору безопасно смонтировать опалубку.

С комплектом крупнощитовой опалубки стен передается весь необходимый крепеж: замки клиновые, замки универсальные, винты, гайки, подкосы, кронштейны, захваты.

Для сохранения фанерной палубы щитов а также с целью упрощения процесса распалубки монолитной конструкции применяется смесь Эмульсол.

Стандартная высота монолитных стен - 3 метра. Также, при необходимости, заливается стена 6 метров без дополнительных усилений. Все конструкции выше 6 метров просчитываются инженерами ООО “ПрофМастер” отдельно.

Для решения монолитных задач с использованием инвентарной опалубки могут потребоваться специальные выравнивающие балки. Данные элементы всегда можно взять в аренду к основному комплекту.

Средний вес крупнощитовой опалубки составляет 50 кг/м2.

За нормативную следует принимать скорость при которой 3 рабочих за 8-ми часовую рабочую смену монтируют 100 м2 опалубки.

Опалубка передается в аренду в состоянии б/у, однако арендуемые системы соответствуют всем нормативам и являются полностью пригодными для использования.

Каждый комплект опалубки по-своему уникален. Приблизительные расчеты можно увидеть в разделе “Доставка” настоящего сайта. Точные параметры транспорта, пожалуйста, уточняйте у специалистов ООО “ПрофМастер”.

Объем и темпы выполняемых работ в решающей степени зависят от Арендатора. По опыту работ, средней захваткой стеновой опалубки является захватка в 300 м2 (50 м.п.) опалубки стен и 30 м3 бетона соответственно.

Вы можете арендовать опалубку стен высотой 1,5/3,0/3,3 метра.

Данная величина является расчетной и зависит от ряда факторов. Пожалуйста, свяжитесь со специалистом ООО “ПрофМастер”. Мы проконсультируем Вас в этом вопросе.

Мы ценим любую возможность помочь строителю. Даже если вы не арендуете у нас оборудование, мы всегда поможем Вам консультацией в монолитных работах и подскажем как быть в непростой ситуации. Вы можете обратиться в ООО “ПрофМастер” в любой момент времени и с любым уточнением.
